一般3224電位器主要指向Bourns(伯恩斯)3224系列的表面貼裝(SMD)多圈微調電位器。以下是基于現有信息的詳細規格分析及獲取建議，希望對你有所幫助。

一、核心規格參數

1. 型號命名規則

前綴：3224 表示系列，后續字母(如 W、J、G、X)代表不同調節方式和封裝：

3224W：頂調(Top Adjust)，內引腳，尺寸 4.8×3.5×5.1mm。

3224J：側調(Lateral Adjust)，內引腳，尺寸 4.8×4.8×3.71mm。

3224G：側調，外引腳，尺寸 6.0×4.8×2.4mm。

3224X：頂調，外引腳，尺寸 4.8×5.1×3.9mm。

2. 電氣參數

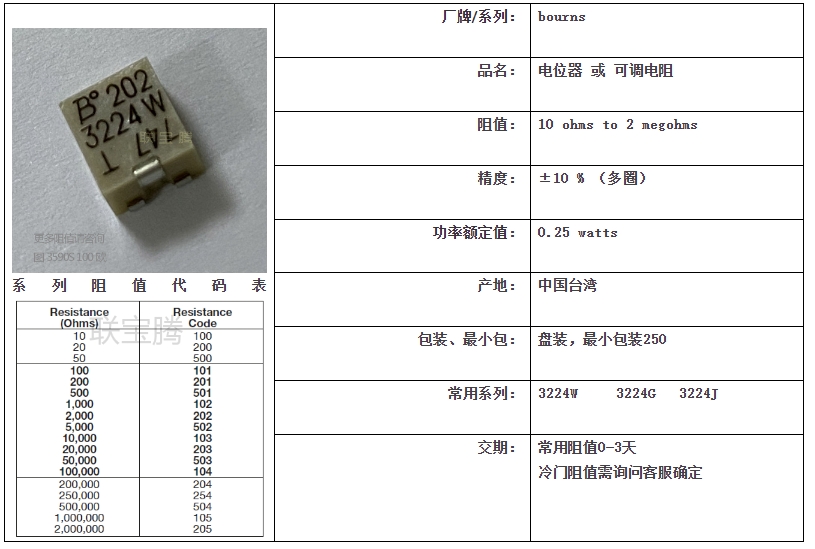

阻值范圍：10Ω 至 2MΩ，覆蓋 17 種標準阻值(如 10R、20R、50R、1K、10K、100K 等)。

精度：±10%(部分型號支持 ±5%)。

功率：

標稱阻值≤50KΩ：0.5W。

標稱阻值>50KΩ：0.25W。

溫度系數：±100ppm/℃。

最高工作電壓：300V DC。

絕緣電阻：≥500MΩ(500V DC 測試)。

3. 機械參數

調節圈數：12 圈(電氣旋轉角度 4320°)。

調節方式：

頂調(W/X 系列)：需使用螺絲刀從頂部調整。

側調(J/G 系列)：從側面進行微調。

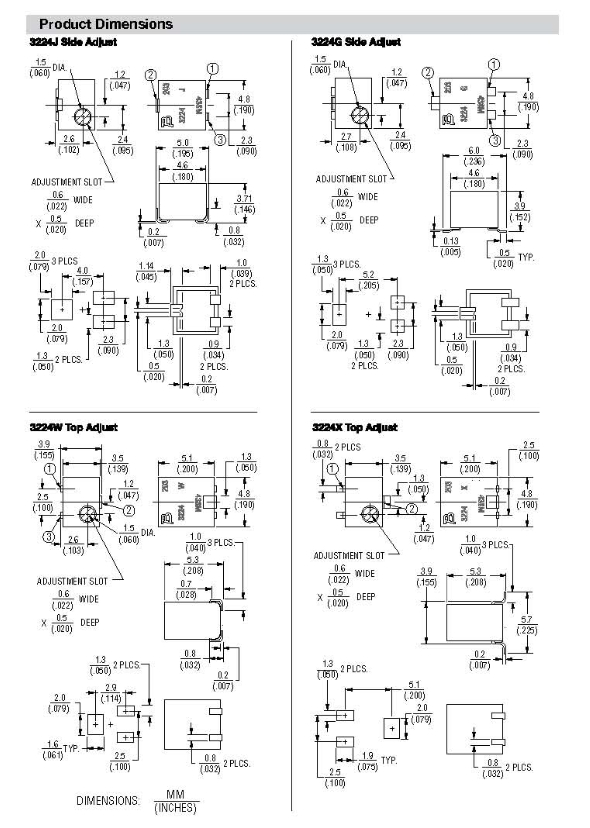

封裝尺寸：

3224W：4.8×3.5×5.1mm。

3224J：4.8×4.8×3.71mm。

3224X：4.8×5.1×3.9mm。

4. 環境參數

工作溫度：-65℃至 + 150℃。

濕度：符合工業級要求(未明確具體數值)。

振動 / 沖擊：通過 IPC-A-610 標準測試。

5. 其他特性

線性度：直線式(X 式)，適合分壓電路。

壽命：機械壽命≥200 次循環。

封裝類型：SMD(J 型引腳)，支持波峰焊和回流焊。

二、典型應用場景

工業控制：自動化設備、傳感器校準。

通信設備：射頻放大器、電源模塊。

消費電子：音頻設備、智能家居。

醫療儀器：精密測量電路。

三、選型注意事項

阻值與精度：根據電路需求選擇標稱阻值，優先考慮 ±10% 精度(低成本)或 ±5% 精度(高要求)。

調節方式：頂調適合需要頻繁調整的場景，側調適合空間受限或需防止誤觸的環境。

功率與電壓：確保工作電壓不超過 300V，功率需根據實際功耗降額使用(如環境溫度>85℃時功率需降低)。

封裝兼容性：確認 PCB 設計支持 4mm 方形 SMD 封裝，并參考尺寸圖進行布局。
